- CS-AU03按鈕速度控制器
- 產品型號： CS-AU03
- 產品名稱： 按鈕速度控制器
- 產品品牌： 臺灣謙勝
- 產品類別： 速度控制器
- 適用市場： 鋼鐵、皮革、染整、樹脂定型機、連續退漿水洗機、電線、造紙、電子、各式流水線機械等...

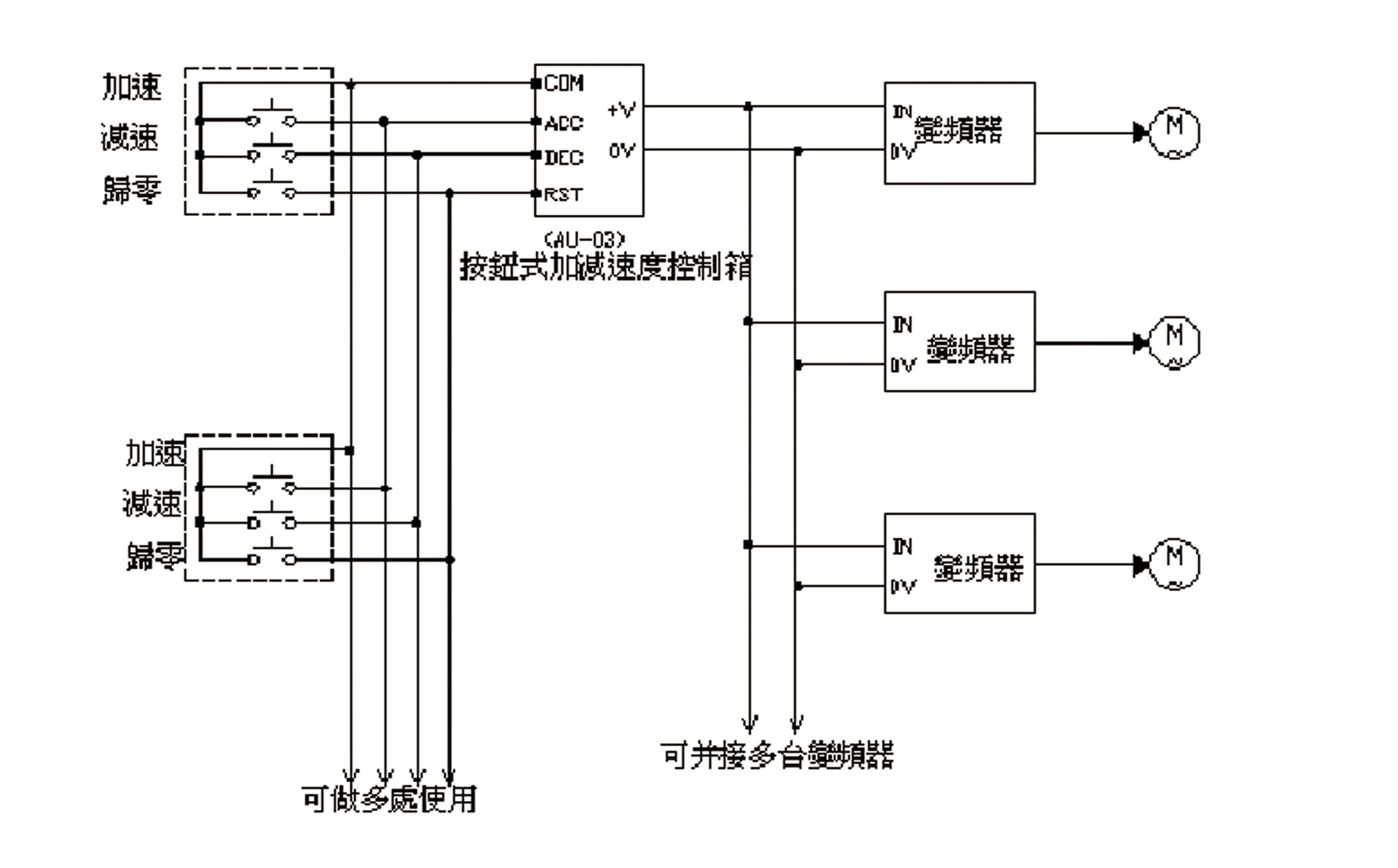

按鈕式加減速度控制（CS-AU03），是利用復歸型按鈕或接點，可在遠方多處操作指令電壓來控制變頻器、直流馬達、VS馬達等控制箱或電壓信號指令出力，做啟動、升速、降速、急停控制。
適用於自動化控制流水線之產業機械，並採用類別電路，以提供產線穩定的主速度。輸出線性0-10V的直流信號，提供給各產線上面的變頻器、直流馬達等...。利用按鍵操作加速、減速、停止等控制，並依照產線需求，詳請參考說明書。
如需更詳細的說明可諮詢聯繫我們或下載相關檔案。
規格表如下：
|
型號 |
CS-AU-03 |
| 品牌 |
臺灣謙勝 |
|
電源 |
AC200/220V，50/60HZ，1ψ 所須容量約6VA以下 |
|
輸入指令 |
端子ACC、DEC、RST，入力電壓DC24V±30% |
|
指令用電壓 |
端子COM，－DC18V±30%，50mA max |
|
控制方式 |
利用接點開/關控制升、降速及急停 |
|
額定輸出 |
DC0~10V，20mA max（出廠設定值） |
|
額定最小阻抗 |
4kΩ |
|
加減速時間 |
約2~120秒（可調整） |
|
箱面顯示 |
1、輸出電壓表（0~1mA）2、加速、減速、歸零燈（LED） |
|
接點輸出 |
輸出電壓0V或最高時，內部繼電器動作接點輸出。 |
| 注意事項 |
|
1. 不可在送電中實施配線，或拆裝AU-03的連接端子。 2. 請勿拆卸控制器外殼，及做控制器零件的耐壓測試。 3. 請參考端子配線圖內說明，相關信號線，請使用隔離線配線，以避 免運作中產生不必要的干擾。 4. 請參考說明書相關參數說明，設定所需要的功能。 5. 指令信號之優先順們（指端子COM、ACC、DEC、RST） 【1】COM－ACC－DEC如同時短時，輸出不變。（不加速也不 減速） 【2】COM－RST短路則馬上歸零。不管COM－ACC或 COM－DEC是否短路中。 6. 試動作 【1】 所有輸出動作可監視面板之指示燈，指示表可監視電壓， 對加/減之時間做適當調整。 【2】 因控制信號電壓依本控制器之時間為准，所以接受信號電 壓之控速器的加減速時，要調低於本控制之時間設定以內 （如本器加減速時間為15秒，則受信號電壓之控速器更調低 於15秒內）。 【3】如最大輸出要低於6.5V以一上，則在輸出端子+V、0V之間 加可變電阻（1W，10KΩ以上）做分壓輸出。 |
