- CS-T23A(B)位置控制器
- 產品型號： CS-T23A(B)
- 產品名稱： 位置控制器
- 產品品牌： 臺灣謙勝
- 產品類別： 張力控制器
- 適用市場： 鋼鐵、皮革、染整、樹脂定型機、連續退漿水洗機、電線、造紙、電子、各式流水線機械等...
位置控制器CS-T23A(B)，主要用於產線上中段張力的變位檢出，保持生產中的材料的張力恆定，以確保生產材料的品質，也保持材料的張力穩定。搭配DT-02做的張力調整。
適用於自動化控制流水線之產業機械，並採用微電腦單晶片，可設定運算增益，零位設定，不感帶設定高低限位設定，依現場設備的狀況做最佳調整，詳請參考說明書。
如需更詳細的說明可諮詢聯繫我們或下載相關檔案。

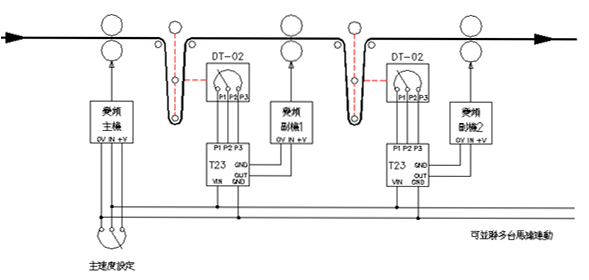

原理圖如下：
規格表如下：
|
品牌 |
臺灣謙勝 |
||
|
產品名稱 |
位置控制器 |
||
|
入力電源 |
AC 1F220V 50/60 Hz |
||
|
類比信號入力 |
主輸入信號 |
DC 0~10VDC |
|
|
變位器輸入 |
DC 0~10VDC |
||
|
類比信號出力 |
DC 0~10VDC |
||
|
類比信號解析 |
D/A 12BIT |
||
|
變 位 器 |
供應電源 |
DC 10V |
|
|
使用規格 |
2KΩ(可依客戶需求，改成5KΩ或是其它阻值需求) |
||
|
信號出力 |
DC 0~10V |
||
|
數位信號出接點 |
1.變位器高限 2.變位器低限 3.不感帶內 |
||
|
使用環境 |
0~40℃90%RH以下結露不可 |
||
|
保存温度 |
0~40℃ |
||
|
重量 |
1.2Kg |
||
|
類型 |
直式(CS-T23A)/橫式(CS-T23B) |
||
| 注意事項 |
|
1. 不可在送電中實施配線，或拆裝T23的連接端子。 2. 為外部訊號輸入接點。 3. 請勿拆卸控制器外殼，及做控制器零件的耐壓測試。 4. 請參考端子配線圖內說明，相關信號線，請使用隔離線配線，以避 免運作中產生不必要的干擾。 |
